東莞港谷峻億冷庫項目位于東莞市虎門碼頭東莞港作業區中路西50米，隸屬東莞港集裝箱港務有限公司。東莞港集裝箱港務有限公司原名“東莞市虎門港集裝箱港務有限公司”，由東莞港務集團有限公司和中國外運廣東有限公司合資經營。目前經營虎門港沙田港區西大坦作業區二期（即7 #、8#泊位）多功能深水碼頭。主要提供內外貿集裝箱和件雜貨船舶裝卸及港口倉儲、堆存、拼拆箱等配套服務。

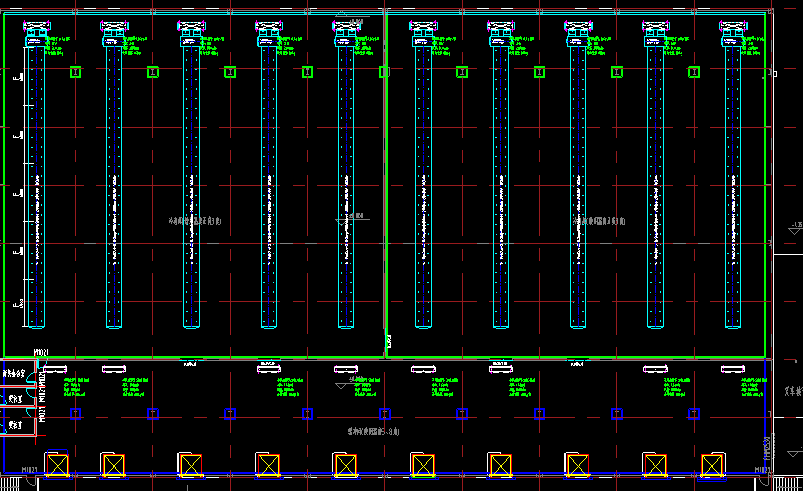

一、谷峻億冷庫織物風管通風解決方案

1、織物風管采用MX高滲透材質，防止系統表面結冰結霜。

2、冷風機由多臺風機并聯組成，送風時，有氣流相互沖擊擾動現象，為減少沖擊，穩定系統風壓，與冷風機連接部分設計織物靜壓箱，靜壓箱內風速低于風管風速，將部分動壓轉化為靜壓，使系統送風更加穩定均衡,有靜壓箱作為緩沖部分，也可以避免化霜后殘留化霜水吹向風管從而吹向物料，為方便系統除冰，靜壓箱設計為部件，與冷風機風扇連接、風管連接均采用拉鏈。

3、采用MX-S系列D-shape半橢圓形織物風管系統。

4、織物風管采用雙排軌道懸掛系統，織物風管系統在3點9點設置滑條組，軌道安裝好之后將滑條送入軌道內槽即可，末端處單獨設置軌道固定，防止風機啟停造成系統移動。

5、靜壓箱風速控制在4~6m/s，織物風管系統入口風速控制在8~10m/s。

6、織物風管送風模式為滲透送風和孔口送風的方式，孔口以S型交叉排列方式設計，送風覆蓋面更廣，為避免冷風直吹物料造成干耗，孔口角度設計在55~85度。

二、織物風管安裝方案

1、MX織物風管系統安裝應在室內空氣處理機組及其他設備安裝完成，且場地清理干凈之后進行，安裝過程中，施工人員需佩戴干凈手套， 施工工具保持潔凈 ，以保證安裝后的織物風管系統有良好的外觀。

2、入口處安裝：冷風機送風口需設置外伸圓形連接筒，織物風管系統入口直接套在連接筒外表面，由緊箍帶拉緊固定(嚴禁在表面鉆孔拉鉚釘固定)，為方便施工，織物空氣系統入口應比連接筒直徑大20mm，為防止織物風管系統脫落，連接筒末端處需設置5mm圓滑翻邊。

3、軌道系統安裝：采用無縫拼接軌道，在織物風管系統3點及9點方向各設置一條懸掛軌道，測量實際安裝位置，平行安裝兩條軌道，軌道上方每隔2米設置一組固定點。

4、在MX織物風管系統安裝之后，通風調試，看系統是否平順運行，有無抖動，旋轉調節入口處使系統保持正角度，調節不平整處軌道滑條等，使系統自然平順。

5、MX織物風管系統調試調節完成后，安裝末端處軌道，將末端段穿入軌道固定。

6、MX織物風管系統所有拉鏈接頭處均位于3點鐘位置。

7、MX織物風管系統每條送風系統由多段組成，每段有各自編號，需按照每段編號連接，嚴禁私自拼接。

三、織物風管安裝圖

以上內容就是MX米希環境為東莞港谷峻億冷庫項目提供的織物風管設計、施工安裝方案以及現場安裝織物風管的照片。MX織物風管咨詢電話：400-836-9929
