中科一、二期凈化空調改造車間項目是由湖北中科銅箔科技有限公司建設，湖北中科銅箔科技有限公司是以研制、開發、生產高性能電子級銅箔為主的國內一家內資高科技民營企業。公司始創于2004年4月，主要生產電解銅箔，該產品是電子工業的基礎材料之一，主要用于制作覆銅板，并廣泛應用于印刷電路板、便攜式電子產品、電子元器件的制造。

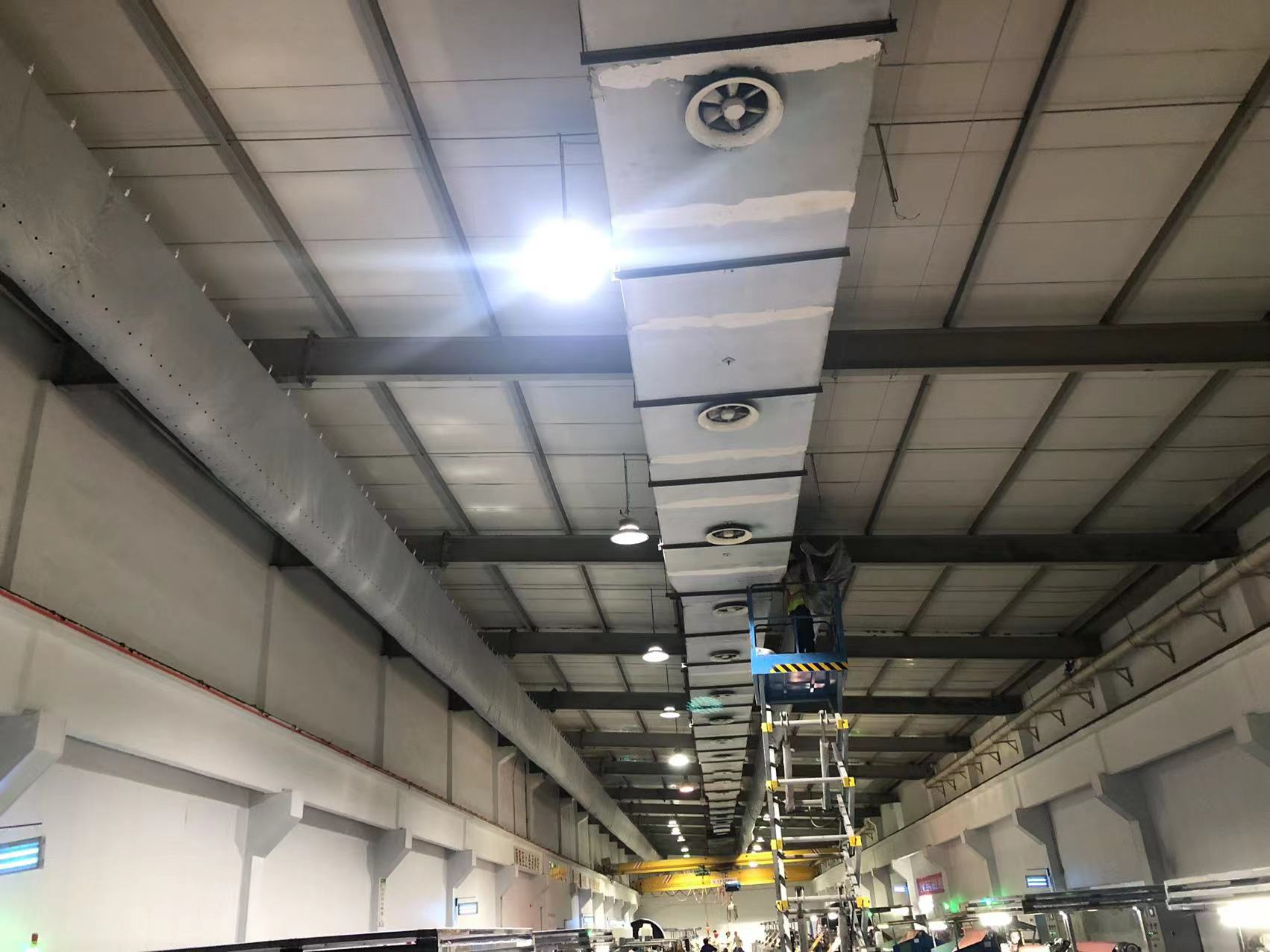

中科一、二期凈化空調改造車間項目主要由生箔車間組成，車間高度6米。本工程新增一臺空調組合柜為車間送風，風量45000CMH，搭配MX織物風管為車間降溫，解決車間內氣流組織問題，為車間工人提供良好的工作環境。

根據項目建筑特點和送風要求，利用MX3.0設計軟件做出選型設計，利用CFD技術進行應用空間氣流組織模擬。具體設計如下：

設計方案如下：

1、采用MultiXair-S系列織物風管，微滲透材質,防止冷凝水產生；

2、采用圓形織物風管，直徑?1067mm、?680mm；

3、采用雙排鋼絲繩懸掛系統，吊掛點在2點10點，風管底部高度6米；

4、織物風管入口風速控制在8~10m/s；

5、織物風管送風模式為孔口多排角度送風，確保氣流多角度面式覆蓋，孔口以S型交叉排列方式設計，送風覆蓋面更廣，為避免氣流直接吹向人體有不舒適感，地面1.5m處，氣流風速設計為0.2m/s，具體見送風示意圖。

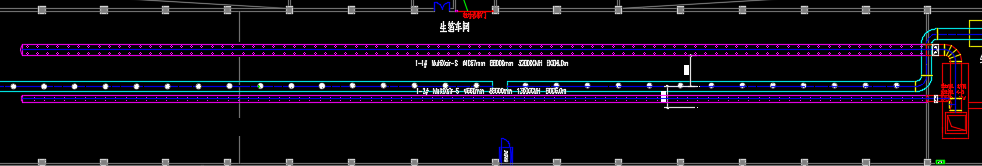

織物風管布局圖

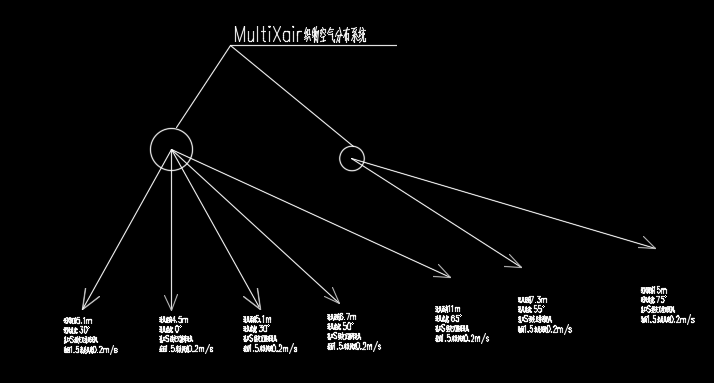

織物風管出風示意圖

MX米希在國內外積累了各種類型項目的織物風管設計、實施經驗，并總結出多套針對不同場所的織物風管安裝方法。詳細咨詢電話：400-836-9929，網址：http://m.qkratee.cn/
